船舶聚脲长期浸泡在海水中，会出现溶胀现象吗？

聚脲作为船舶防护领域的高性能材料，凭借致密的分子结构、优异的耐腐蚀和抗冲击性能，广泛应用于船底、压载舱等长期接触海水的部位。但在复杂的海洋环境中，长期浸泡是否会引发溶胀现象，成为影响船舶防护寿命的关键问题。事实上，船舶聚脲长期浸泡海水可能出现轻微溶胀，但并非普遍现象，其程度主要取决于材料类型、施工质量和海洋环境条件，合理管控可有效规避溶胀带来的性能损耗。

溶胀现象的本质是海水介质渗透进入聚脲内部，破坏分子间作用力，导致材料体积轻微膨胀、性能小幅下降。海水作为强电解质溶液，富含氯化钠、氯化镁等盐分，且存在温度波动、潮汐冲击等复杂因素，理论上会对聚脲形成一定渗透压力。但优质聚脲材料的分子交联密度高，分子链排列紧密，能有效阻挡海水渗透，仅在极端条件下出现轻微溶胀。实验数据显示，普通芳香族聚脲在天然海水中浸泡180天，仅出现极轻微体积膨胀，拉伸强度仅下降4%，未对防护性能造成实质性影响。

材料类型是决定溶胀程度的核心因素。不同类型聚脲的分子结构差异显著，抗海水渗透能力各不相同。脂肪族聚脲因分子极性较低，海水渗透率仅为芳香族聚脲的1/3，长期浸泡后溶胀现象更轻微，质量损失率仅0.8%-1.2%。杂环族聚脲则凭借独特的分子结构，耐海水浸泡性能更优，在高盐度海域长期浸泡也不易出现明显溶胀，适合特种船舶关键部位防护。而配方不合理的聚脲材料，因交联密度不足，易被海水渗透，可能出现较明显的溶胀、软化现象。

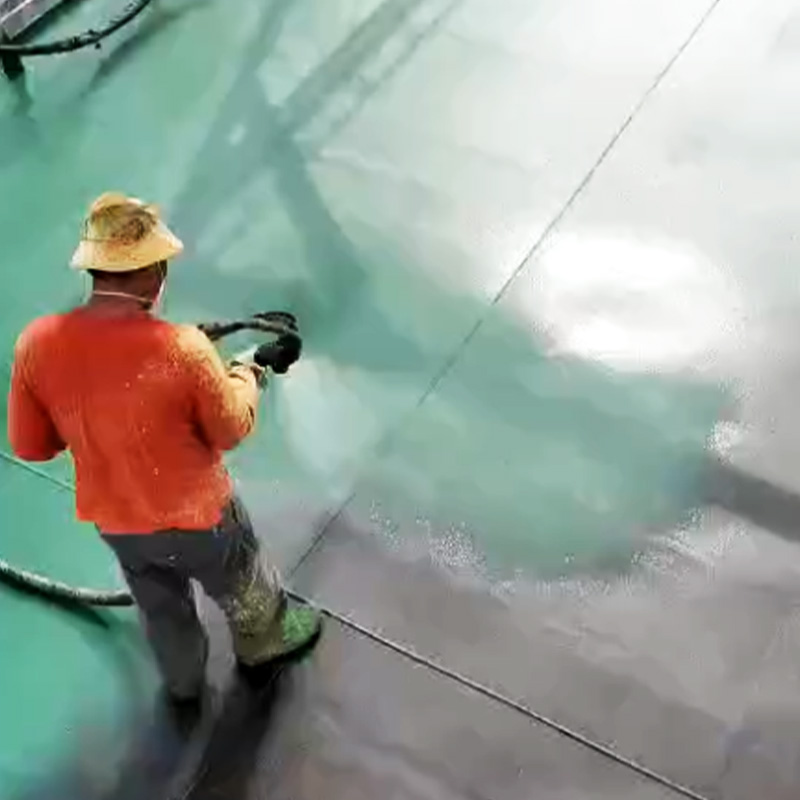

施工质量和使用环境会进一步影响溶胀风险。若施工时基材处理不彻底、喷涂工艺不规范，会导致聚脲涂层出现针孔、裂纹等缺陷，海水可通过这些通道渗透至涂层内部，加速溶胀过程并引发涂层脱落。此外，高温、高盐度的极端海洋环境，以及海水酸碱度变化，会破坏聚脲分子链的稳定性，增加溶胀概率。例如，在红海等高盐度海域，聚脲的溶胀速度会略高于普通海域，但优质材料仍能保持性能稳定。

为规避溶胀风险，需从材料选型、施工管控和后期维护三方面入手。船舶水下部位应优先选用脂肪族或杂环族聚脲，提升抗海水渗透能力；施工时严格把控基材处理和喷涂参数，确保涂层致密无缺陷；定期对聚脲涂层进行巡检，及时修补破损部位，延长防护寿命。
