建筑屋面防水：聚脲涂料与 SBS 防水卷材施工工艺差异

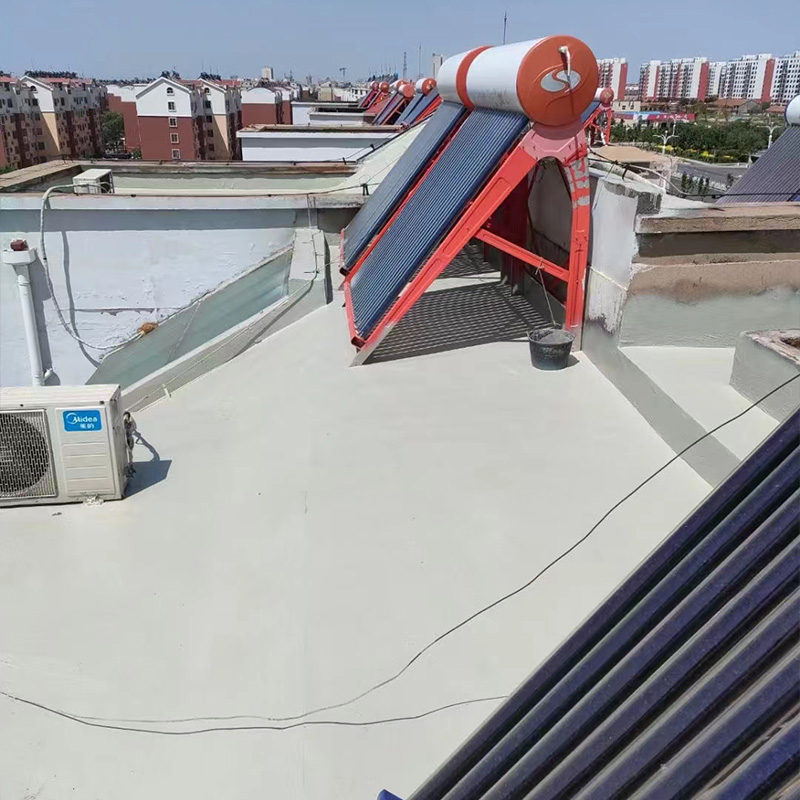

　　在建筑屋面防水工程领域，聚脲涂料和SBS防水卷材是两种常见且有效的防水材料，它们各自具有独特的性能特点，施工工艺也存在显著差异。

　　施工前准备

　　基层要求

　　聚脲涂料施工时，对基层的平整度要求较高。基层表面需坚实、平整、干燥，无油污、灰尘等杂质。对于混凝土基层，其含水率应低于9%，否则聚脲涂层可能会出现起泡、剥落等问题。在施工前，通常需对基层进行打磨、修补，以确保基层表面的粗糙度适宜，增强涂料与基层的附着力。例如，若基层存在较大的孔洞或裂缝，需先用水泥砂浆进行填补、找平。

　　SBS防水卷材施工时，基层同样要平整、干燥，但对含水率的要求相对宽松一些，一般不超过10%即可。基层的阴阳角处需做成圆弧状或钝角，以保证卷材能够紧密贴合。此外，基层表面应干净，不得有尖锐物，以免在铺设卷材时划破卷材。

　　材料准备

　　聚脲涂料通常是双组份材料，在施工前需严格按照规定的比例进行混合搅拌。搅拌过程要充分，确保两组份均匀混合，以保证涂料的性能稳定。混合后的涂料有一定的使用时间限制，即活化期，需在规定时间内用完，否则涂料会逐渐固化，无法正常施工。

　　SBS防水卷材在施工前，需检查卷材的规格、型号是否符合设计要求，同时要检查卷材表面是否有破损、孔洞等缺陷。此外，还需准备好配套的胶粘剂，如热熔型SBS防水卷材需使用汽油喷灯等加热工具进行热熔粘贴，而冷粘型卷材则需使用相应的冷粘剂。

　　施工过程

　　施工方法

　　聚脲涂料主要采用喷涂施工方法。通过专用的喷涂设备，将混合好的聚脲涂料均匀地喷涂在基层表面。喷涂时，喷枪与基层应保持垂直，且距离要适中，一般控制在30-50厘米左右，以保证涂层厚度均匀。聚脲涂料的固化速度极快，通常在几秒钟到几十秒钟内即可表干，这使得施工效率较高，能够在短时间内形成连续、无缝的防水涂层。

　　SBS防水卷材的施工方法根据其类型不同而有所差异。热熔法施工时，用汽油喷灯等加热工具对卷材底面和基层表面进行加热，当卷材底面的热熔胶熔融至光亮黑色时，立即将卷材滚铺在基层上，并辊压粘结牢固。冷粘法施工则是在基层和卷材表面均匀涂刷冷粘剂，待冷粘剂干燥至不粘手时，将卷材铺贴在基层上，并压实。自粘型卷材施工相对简单，只需揭开卷材底面的隔离纸，直接将卷材粘贴在基层上即可。无论哪种方法，都需注意卷材的铺贴方向和搭接宽度，确保卷材之间的连接紧密，避免出现渗漏隐患。

　　施工环境要求

　　聚脲涂料施工对环境温度和湿度较为敏感。一般来说，适宜的施工温度在10-40℃之间，当温度低于5℃时，聚脲涂料的反应速度会明显减慢，甚至可能无法正常固化；湿度应控制在85%以下，湿度过高容易导致涂层出现气泡、针孔等缺陷。此外，聚脲涂料施工时要求通风良好，以避免有机溶剂挥发积聚，影响施工人员健康和涂层质量。

　　SBS防水卷材施工对温度的适应范围相对较宽，在5℃以上即可施工，但在低温环境下施工时，卷材的柔韧性会降低，操作难度增加，需格外注意加热均匀和铺贴的紧密性。对于湿度，虽然要求基层干燥，但相比聚脲涂料，对环境湿度的敏感度稍低。不过，在雨天、雪天及大风天气时，均不宜进行SBS防水卷材的施工。

　　施工后处理

　　质量检查

　　聚脲涂料施工完成后，需对涂层质量进行全面检查。主要检查涂层的厚度是否均匀，有无漏喷、流挂、针孔等缺陷。可使用测厚仪检测涂层厚度，对于发现的缺陷，应及时进行修补。修补时，需将缺陷部位清理干净，然后采用刷涂或二次喷涂的方式进行修复。

　　SBS防水卷材施工完成后，同样要检查卷材的铺贴质量。重点检查卷材的搭接宽度是否符合要求，搭接处是否粘结牢固，有无翘边、空鼓等现象。对于发现的空鼓部位，需将其切开，排出空气后重新粘贴；对于搭接不牢固的部位，可采用热风枪等工具进行加热处理，使其重新粘结紧密。

　　成品保护

　　聚脲涂料在施工完成后，虽然固化速度快，但在完全固化前，仍需注意成品保护。避免人员在涂层上行走、堆放重物或进行其他可能破坏涂层的作业。一般情况下，常温下需养护24-48小时，待涂层完全固化后，方可进行后续工序。

　　SBS防水卷材施工完成后，也应及时进行成品保护。在卷材防水层上，应避免尖锐物体的划伤，如后续施工过程中需要在防水层上进行其他作业，应采取相应的保护措施，如铺设木板等。同时，应尽快进行防水层的保护层施工，以延长防水卷材的使用寿命。
